產品編號： 1181020516

產品名稱： 標準文丘里管流量

規　　格：

產品備注：

產品類別： 流量測量裝置

產品說明

一、概述

文丘里管是根據文丘里效應研制開發的一 種節流式流量傳感器，是一種標準節流裝置。

   標準（經典）文丘里管按其制造方法不同分為粗鑄收縮段的文丘里、機械加工收縮段的標準文丘里、粗焊鐵板收縮段的標準文丘里。

二、測量原理

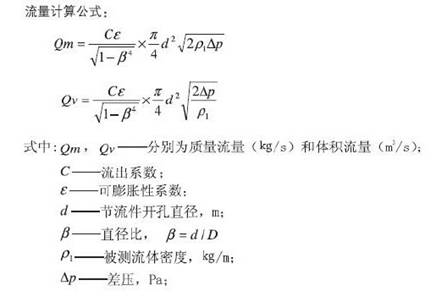

充滿管道的流體，當它流經管道內的節流件時，流速將在文丘里管喉頸處形成局部收縮，因而流速增加，靜壓力降低，于是在文丘里管喉頸前后便產生了差壓。流體流量愈大，產生的差壓 愈大，這樣可依據壓差來衡量流量的大小，這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程（能量守恒定律）為基礎的。

三、特點

1. 標準（經典）文丘里管是按GB/T2624及ISO5167設計制造，按國標JJG640檢定的標準節流裝置，無需特殊標定。

2. 在標準節流裝置中，它所要求的上、下游直管段***短，******壓力損失***小。

3. 性能穩定，可靠性高。

4. 測量準確、能耗小，是一款節能型儀表。

5. 可用于液體、氣體、蒸汽及兩相流等各種臟污介質。

6. 結構簡單，易安裝，維護方便。

四、主要技術參數

1. 公稱直徑：50mm ≤ DN ≤ 3000mm

           粗鑄收縮段：    100mm ≤ DN ≤ 1600mm

           機械加工收縮段：50mm ≤ DN ≤ 250mm

           粗焊鐵板收縮段： 100mm ≤ DN ≤ 3000mm

2. 節流孔徑比：0.30 ≤ β ≤ 0.75

           粗鑄收縮段：    0.30 ≤ β ≤ 0.75

           機械加工收縮段：0.40 ≤ β ≤ 0.75

           粗焊鐵板收縮段：0.40 ≤ β ≤ 0.70

3. 雷諾數范圍：2×105 ≤ ReD ≤ 2×106

           粗鑄收縮段：    2×105 ≤ ReD ≤ 2×106

           機械加工收縮段：2×105 ≤ ReD ≤ 2×106

           粗焊鐵板收縮段：2×105 ≤ ReD ≤ 2×106

4. 精度等級：0.5級、1.0級、1.5級、2.0 級

5. 工作壓力：公稱壓力：PN ≤ 42MPa

6. 介質溫度：－50℃≤t≤500℃

7. 連接方式：法蘭連接、焊接

五、結構形式

標準（經典）文丘里管是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D，其長度等于D；收縮段B為圓錐形，并有21 o±1 o的夾角；喉部C為直徑d的圓形筒段，其長度等于d；擴散段E為圓錐形，擴散角為7 o~15 o。

5、訂貨須知

★ 訂貨須知(應填寫下列主要技術參數)

▲ 流體名稱(如為混合氣體、應有各種氣體容積百分比)；

▲ 流量(刻度、******、常用、***小流量)和單位(kg/h、t/h、m3/h、Nm3/h)；

▲ 平均表壓力和使用地區全年平均大氣壓力(MPa 或KPa)；

▲ 管道內流體溫度(℃)和氣體相對溫度（﹪）；

▲ 管道尺寸：圓形(外徑×壁厚)、矩形(外寬×外高×壁厚)和材質；

▲ 參考差壓上限、允許差壓損失(Pa)；

▲ 安裝方式、安裝位號及其它。
